Jednoúčelové stroje využijete především pro výrobu nebo montáže jednoho nebo několika málo podobných výrobků v desetitisícových sériích. Nejčastěji navrhujeme plně automatické stroje. Vaši novou technologii však mohou obsluhovat i operátoři. Například doplňovat polotovary do připravených zásobníků apod.

Zefektivňujeme výrobní procesy a návrhy inovativních strojů přispíváme k lepšímu fungování a prosperitě firem. Rádi poznáme váš obor, vize a vaše požadavky přetvoříme v technicky spolehlivé a neotřelé řešení. Celý projekt zajistíme vlastními silami: Návrh a konstrukci stroje ve 3D, rychlou a precizní výrobu, dokumentaci, odbornou montáž, seřízení, naprogramování, finální odladění, testovací provoz, instalaci, spuštění ve vašem provozu a následnou technickou podporu.

CHCETE KONZULTOVAT SVŮJ PROJEKT?

jednoúčelové stroje

Jednoúčelové stroje

montážní stanice

MONTÁŽNÍ STANICE

Montážní stanice doporučujeme pro automatické sestavování komponentů ve finální výrobky. O dokonale přesnou montáž se postarají pneumatické a elektrické prvky a preciznost odvedené práce stvrdí špičková kamerová kontrola.
testovací stanice

TESTOVACÍ STANICE

S testovací stanicí snadno ověříte kvalitu a funkčnost svých hotových výrobků. Využít můžete například: Test těsnosti (leak test), nízko a vysokonapěťový test, nebo test mechanické odolnosti funkčních částí výrobků.


lisovací stroje

LISOVACÍ STROJE

Navrhneme koncept pneumatického nebo hydraulického lisu, který vám usnadní obsluhu, sníží výrobní náklady a zvýší bezpečnost práce. Zefektivníme tím vaše výrobní procesy a návrhem inovativního stroje přispějeme k lepšímu fungování a prosperitě firmy

laserové svařovaní

LASEROVÉ SVAŘOVÁNÍ

Stroje pro laserové svařování využijete ve velkosériové výrobě kovových i nekovových dílů, například plastových. Dosáhnete s nimi precizních, nerozebíratelných spojů a dokonale přesných svárů bez trhlin nebo nečistot.

přípravky a nástroje

PŘÍPRAVKY A NÁSTROJE

Výzkum a vývoj nás baví, a to nejen při navrhování velkých výrobních linek, ale i menších přípravků a nástrojů. Není malých nápadů… Naši technici přemění ve skutečnost jakékoliv vaše představy.

REALIZOVANÉ PROJEKTY

daimler

MONTÁŽNÍ A TESTOVACÍ LINKA DAIMLER

Na zařízení jsme pracovali pro společnost ITW Pronovia, která je dodavatelem termoregulačních jednotek pro automobilku Daimler.
V montážní stanici se připravuje výrobek bez funkčních těsnění, tzn. probíhá zde např. pneumatické lisování šroubů, příprava a založení ostatních dílčích součástí do těla termostatu. Výsledkem je plně automatizovaná montáž do funkčního celku.
Srdcem stroje je otočný stůl se čtyřmi pozicemi. Kolem stolu se nachází manipulátory (mechanické stanice), která provádějí postupnou montáž termostatu.

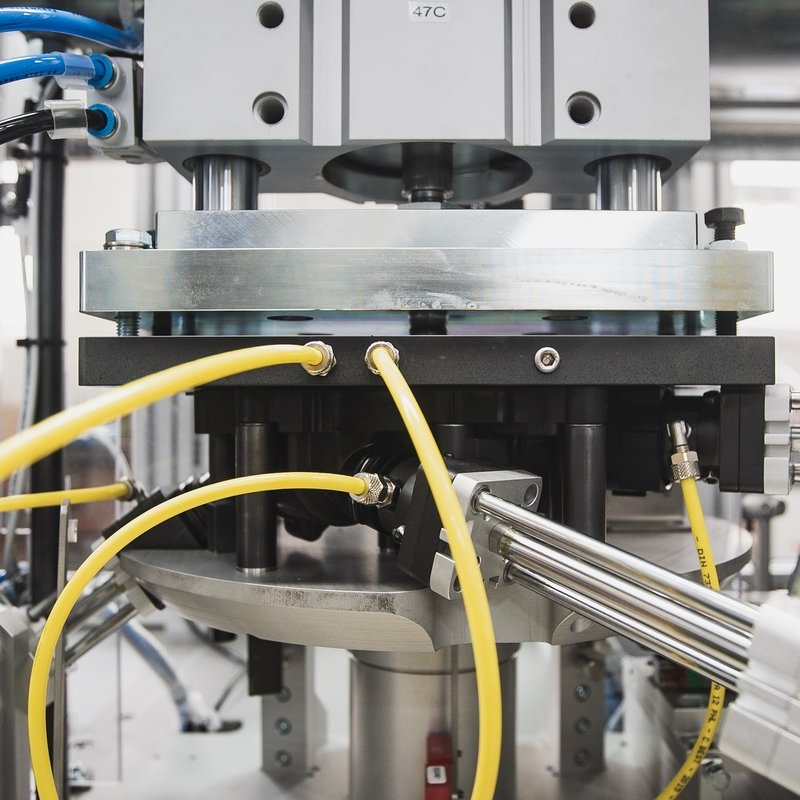

TESTOVACÍ STANICE NA TERMOSTAT DO AUTOMOBILU

Zakládání kusů je řešeno elektrickým otočným stolem, který obsluhuje jeden operátor. Výstup k další stanici je řešen pásovým dopravníkem.Testovací stanici obsluhují dva operátoři, první připravuje (zakládá tvarové těsnění) a balí hotové kusy po testování. Druhý operátor obsluhuje otočný stůl, do kterého současně zakládá těsnící O-kroužky a zajišťovací spony. Následující plně automatizovaný proces má 3 testovací jednotky, tzn. testují se 3 kusy najednou.

termostat
kamerová kontrola

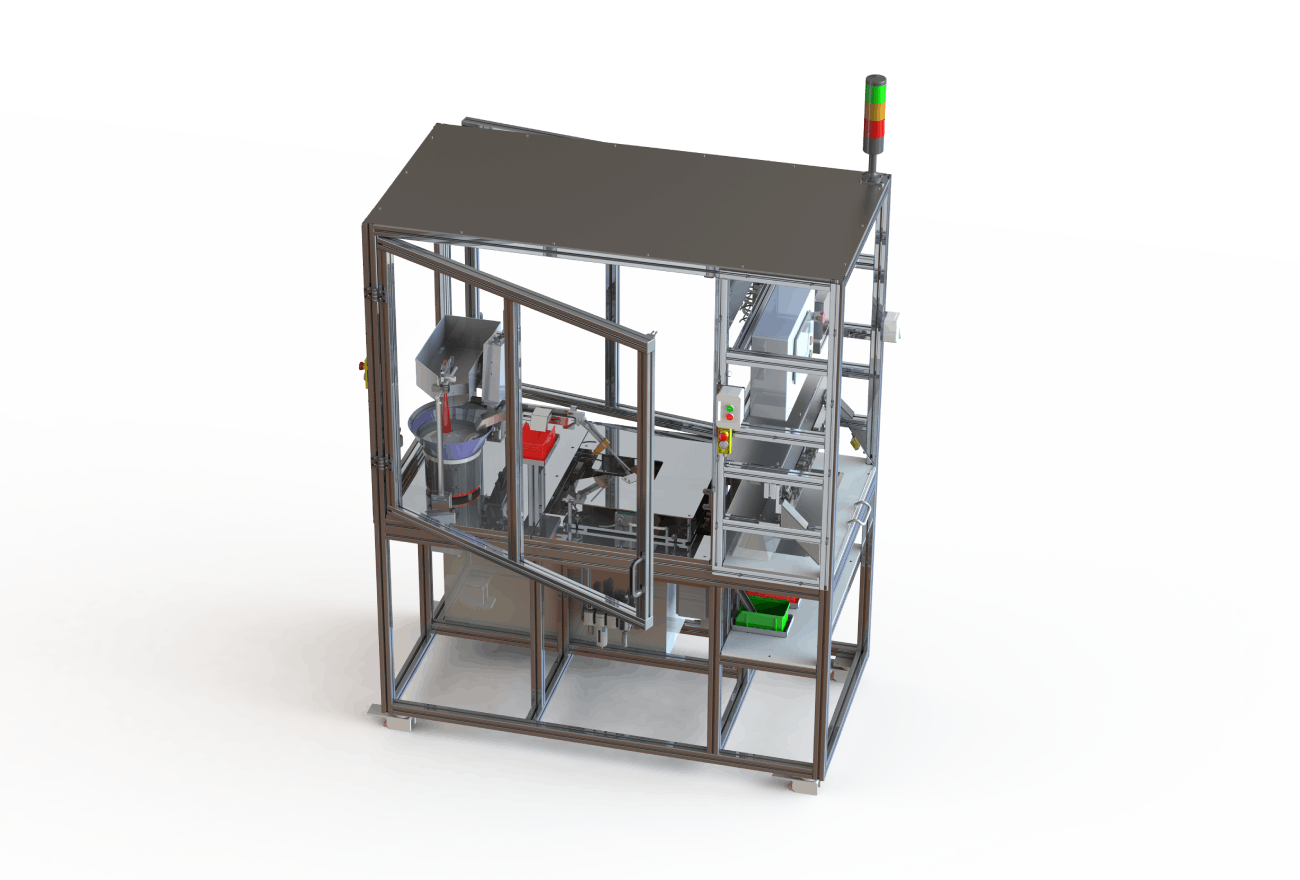

KAMEROVÁ KONTROLA - MĚŘENÍ PROFILOMETREM

Stroj na třídění ventilů slouží ke kontrole kvality a typu ventilu. Stanice je koncipována jako plně automatická, kdy po doplnění zásoby jsou díly kontrolovány pomocí tří měřidel v přesnosti 0,01mm a v taktu 3 ks / vteřinu a následně jsou přesně dávkovány do sáčků a konzervovány. Stroj se skládá ze základního rámu z hliníkových profilů, který je umístěn na pojezdových kolech. Na rámu se nachází hliníkové desky, které slouží jako základna všech částí stroje. Stroj je logicky rozdělen do tří funkčních částí. Na první pozici jsou díly nasypány do vibračního podavače, odkud jsou sestavou dopravníků orientovány a dopraveny na další pozici, kde probíhá kontrola kvality. Na závěr jsou díly dávkovány do připravených sáčků a konzervovány automatickým dávkováním maziva. Řízení stroje je řešeno pomocí PLC Simatic a k jeho ovládání a nastavení slouží dotykový HMI panel.

PNEUMATICKÝ LIS ABB

Lisovací pracoviště slouží k montáži polotovaru elektrického jističe. Pracoviště je koncipována jako poloautomatické, kdy po založení všech předmontovaných sestav jističe dojde po tisknutí bezpečnostního dvouručního spouštění ke spuštění cyklu předmontáže a lisování.
Pracoviště se skládá ze základního rámu z hliníkových profilů, který je umístěn stavitelných nožkách a tvoří stůl pracoviště. Na rámu se nachází plastová deska doplněná o plechový kryt pracovní plochy. V levé části se nachází pozice předmontáže podsestavy jističe. Ve střední části se nachází lis osazený lisovacím přípravkem. V přední části pracoviště se nachází bezpečnostní dvouruční spouštění.
abb lis
lis mls

HYDRAULICKÝ LIS MLS

Zařízení je určeno ke kompletací rotoru, pomocí hydraulických prvků. Zařízení funguje v jednotlivých krocích dle zadání zákazníka (čištění, lisování pouzder, lisování hřídele, lisování odporů a lisování kotvy). Stroj je propojen s informačním systémem zákazníka.
Stroj se skládá ze čtyř hlavních částí (montážní zařízení, hydraulický agregát, podesta a oplocení). Montážní zařízení se skládá ze základního rámu, stolu, vodící tyče a beranu. Stroj je osazen řídícím systémem SIMATIC, ovládání hydraulické části je pomocí dvouručního spouštění.

MĚŘENÍ PRŮMĚRU A DÉLKY DIGITÁLNÍ TELECENTRICKOU KAMEROU

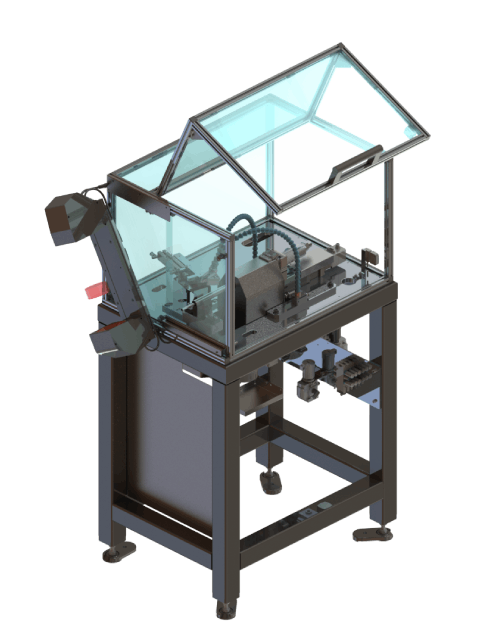

Odjehlovací stanice je součástí robotické linky na tváření koncovek. Stanice slouží pro odjehlení konce hliníkové trubky po operaci tváření. Robot nebo manipulátor založí hliníkovou trubku do stroje a dojde k pneumatickému upnutí. Odjehlovací nástroj je umístěn na elektrickém pojezdu a jeho trajektorie je plně konfigurovatelná z PLC. Po dokončení operace odjehlování dojde k uvolnění pneumatických čelistí a vyjmutí odjehleného výrobku ze stanice.
odjeh
